CS 80 Series - SEISMIC RACK

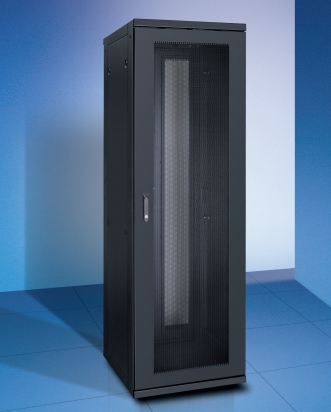

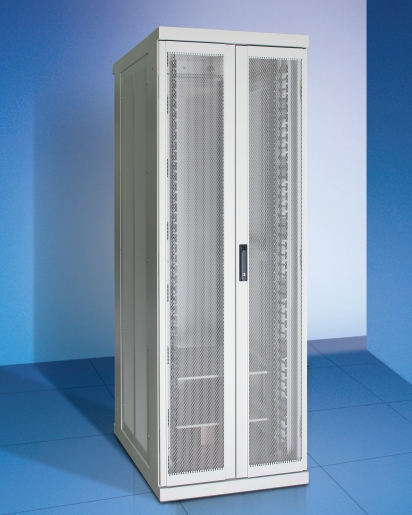

내진랙은 전기,전자,통신등의 기타장비를 장착하고 지진등 강력한 외부의 영향으로부터 장비를 보호하기 위하여 전기통신설비의 내진시험방법(전파연구소 공고 제2009-3 호)의 기준에 따라 구조적 건전성을 테스트한 내진랙으로서 지진에 따른 재난으로부터 보호하기 위한 내진솔루션입니다.
기술적 사양
- 국제규격(IEC-6027)에 준한 설계로 다양한 호환성과 각 부위별 장착 및 탈착이 용이하며 특히 지진을 대비한 내진설계된 제품입니다.

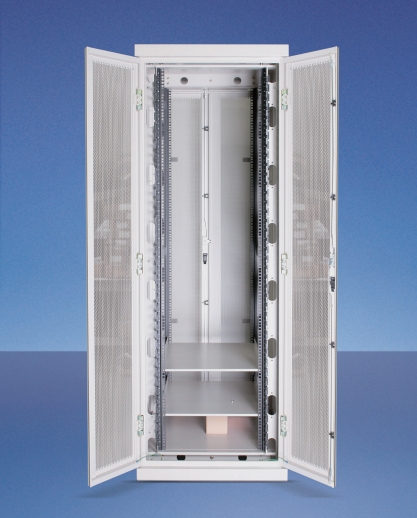

- 구조프레임은 전면 프레임, 후면프레임, 상부프레임, 하부프레임, 마운팅프레임으로 구성되어 있으며, 분해쪽조립이 가능합니다.
- 각 프레임은 용접처리하여 내구성이 우수하며 높은 하중에도 견딜 수 있을 뿐아니라 공인기관 인증을 통해 신뢰성을 확보하였습니다.
- 상/하부에는 케이블 인입을 위한 홀가공을 하였고, 상부프레임 중앙에는 통풍을 위해 홀가공을 하였습니다.
- 장비 장착을 위한 마운팅프레임은 고강도 알루미늄 압출재를 전면2개, 후면2개를 사용하였습니다.
- 전/후면 프레임의 측면에는 랙의 열반을 위해 홀가공을 하였고 열반후의 마감을 위해 고무덮개를 제공합니다.
- 사이드패널은 탈쪽부착이 가능하며 높은개구율을 위해 벌집타공( Honeycomb) 을 하였고 코인래치를 사용하여 충격으로부터 분리되지 않도록 하였습니다.

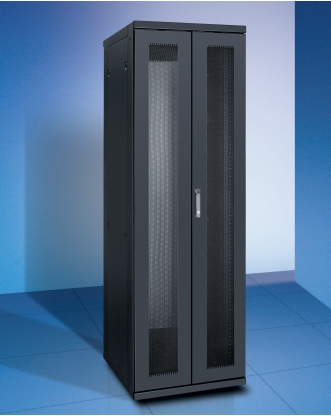

- 전/후면문은 탈쪽부착이 가능하며 높은 개구율을 위해 벌집타공(Honeycomb)을 하였고 지진등 외부의 강력한 충격으로부터 도어의 이탈을 방지하기 위하여 4점지지 로드시스템을 채택하여 안정성을 확보하였습니다.

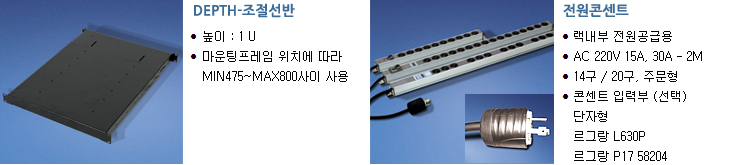

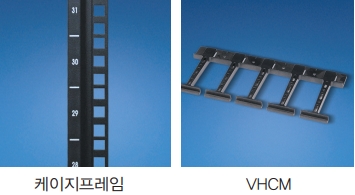

ACCESSORIES
제품 규격
| 랙 규격 | |||
|---|---|---|---|
| HEIGHT(H) | RU | DEPTH(D) | WIDTH(W) |
| 2200 | 46U | 1200 | 600 |
| 2200 | 46U | 1000 | 600 |
| 2200 | 46U | 750 | 700 |
| 2200 | 46U | 750 | 600 |

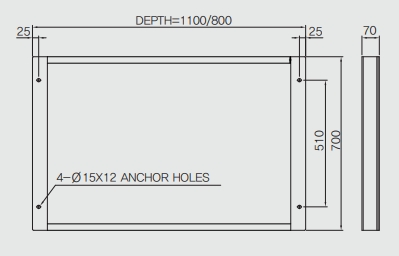

| 이중마루 가대 규격 | ||
|---|---|---|
| 300-450 | 1200 | 600 |
| 300-450 | 1000 | 600 |
| 300-450 | 750 | 700 |
| 300-450 | 1000 | 600 |
시공 및 설치

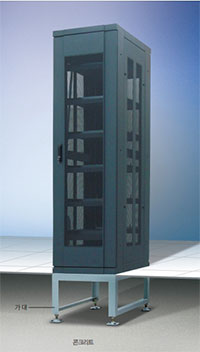

- 제품의 구성은 랙과 가대로 되어 있으며 랙의 무게가 (약 162kg) 이므로 상 · 하차 시 유의 하여함
- 가대 시공전 현장을 실사하여 가대높이를 선정하여야 하며 가대 시공은 수평을 맞추어 시공한다.

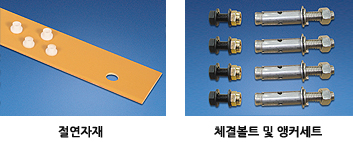

- 랙과 가대 사이에는 절연판을 이용하여 절연 시킨다.
- 랙과 가대와의 체결은 M12 볼트, 너트로 체결하고 가대와 바닥 콘크리트와의 체결은 앵커 세트로 체결한다.
INSTALLATON (시공관련)

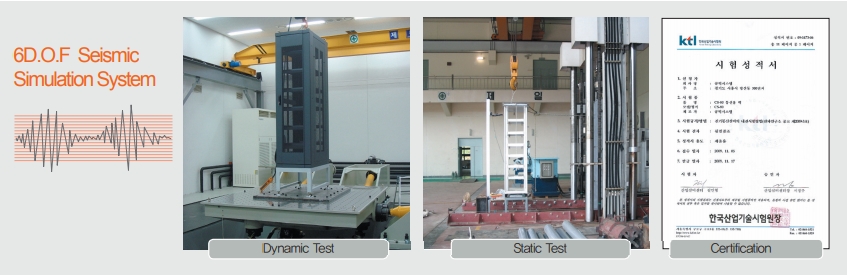

6D.O.F Seismic Simulation System
