통 신 랙

CN 70 Series

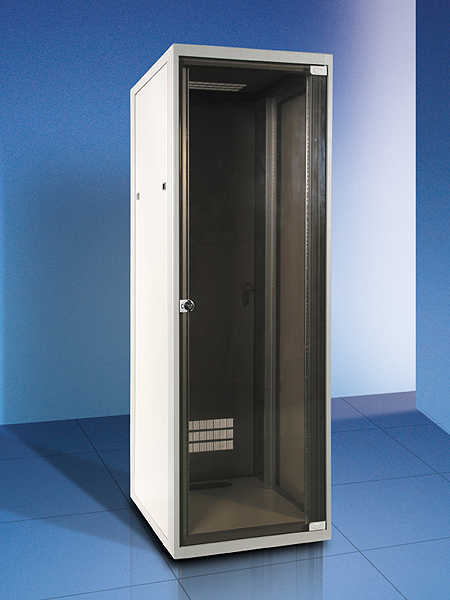

제품 이미지

기술적 사양

  • 국제규격에 따른 설계(IEC/EIA)로 호환성 구비
  • 다이캐스팅 및 고강도 알루미늄 채택( A6063S-T5)
  • 탑판넬 돌출구조의 보급형 랙
  • 미려한 디자인 및 안전성
  • H750~H2200까지 8개의 모델 (200mm 단위이며 캐스터 55mm포함치수)
  • Flexible Rack으로 폭 및 깊이조절 가능
  • 19”, 23” 제작가능
  • 네트웍, 통신, 방송, 각종 보관함 등 다양한 분야적용

기본 사양

  • 19”마운팅 프레임 전후면 4개 설치(이동가능)
  • 전면도어: 탈부착이 가능하며 안전강화유리 5T적용 (스틸도어 선택사양)
  • 후면도어: 탈부착이 가능하며 흡입에어벤트홀 가공(철판 1.2T)
  • 측면판은 (철판1.2T) 슬라이드 래치를 사용하여 쉽게 탈부착
  • 제작에 사용된 알루미늄 프로파일은 아노다이징 니켈칼라피막 처리하였고 철판은 아이보리 분체도장 처리
  • 천정후면에 쿨링팬 설치
  • 후면 우측에 전원콘센트 설치
  • 이동을 위한 캐스터 및 수평조절대 부착
제품 규격
랙 규격
HEIGHT(H) RU DEPTH(D) WIDTH(W)
2200 46U 600
750
900
1000
600
700
2000 40U
1800 36U
1600 31U
1400 27U
1200 22U
1000 18U
750 12U

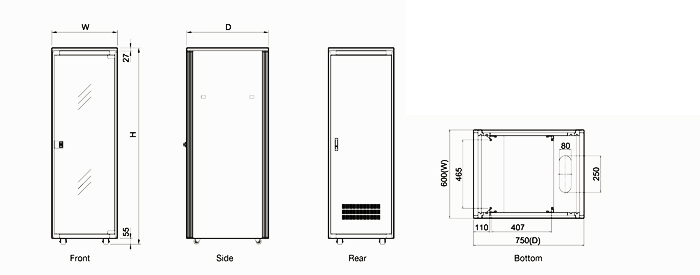

외관도 및 평면도
외관도 및 평면도

CN 71 Series

제품 이미지

기술적 사양

  • 국제규격에 따른 설계(IEC/EIA)로 호환성 구비
  • 다이캐스팅 및 고강도 알루미늄 채택(A6063S-T5)
  • 구조프레임 전체를 알루미늄 사용
  • 탑판넬 묻힘구조
  • 신뢰성 및 내구성
  • H750~H2200까지 8개의 모델 (200mm 단위이며 캐스터 50mm포함치수)
  • Flexible Rack으로 폭 및 깊이조절 가능
  • 19”, 23”제작가능
  • 네트웍, 통신, 방송, 철도, 제어, 산전, FA등 다양한 분야적용

기본 사양

  • 19”마운팅 프레임 전후면 4개 설치(이동가능)
  • 전면도어: 탈부착이 가능하며 안전강화유리 5T적용 (스틸도어 선택사양)
  • 후면도어: 탈부착이 가능하며 흡입에어벤트홀 가공(철판 1.2T)
  • 측면판은 (철판1.2T) 슬라이드 래치를 사용하여 쉽게 탈부착
  • 제작에 사용된 알루미늄 프로파일 및 철판은 분체도장 처리
  • 천정후면에 쿨링팬 설치
  • 후면 우측에 전원콘센트 설치
  • 이동을 위한 캐스터 및 수평조절대 부착
제품 규격
랙 규격
HEIGHT(H) RU DEPTH(D) WIDTH(W)
2200 45U 600
750
900
1000
600
700
2000 41U
1800 36U
1600 32U
1400 27U
1200 23U
1000 18U
750 13U

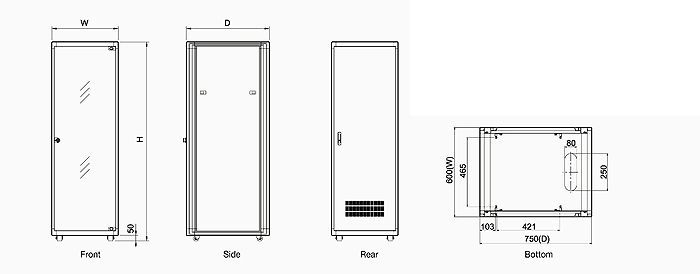

외관도 및 평면도
외관도 및 평면도

CN 20 Series - HUB RACK

제품 이미지

기술적 사양

  • 국제규격에 따른 설계(IEC/EIA)로 호환성 구비
  • 다이캐스팅 및 고강도 알루미늄 채택(A6063S-T5)
  • 소호용으로 중, 소 네트워크 구축에 적합/li>
  • 허브, 스위치등 소수의 장비설치시 유용
  • H515, H765 2개 모델(캐스터 53mm 포함치수)
  • H250은 장비를 수직으로 장착하는 제품임

기본 사양

  • 19”마운팅 프레임 전면 2개 설치 (전면도어 내부에서 85mm: 이동가능)
  • 전면도어: 탈부착이 가능하며 안전강화유리 5T적용
  • 후면판은 (철판 1.2T) 슬라이드래치를 사용하여 쉽게 탈부착
  • 이동을 위한 캐스터부착 (브레이크 장치 부착: 2개)
  • 선반 1개 기본제공 (깊이: 300mm)
  • 220V - 6구 멀티콘센트 제공
제품 규격
랙 규격
HEIGHT(H) RU DEPTH(D) WIDTH(W)
765 14U 500
600
580
735 14U
515 9U
250 5U 550

CN 21 Series - WALL RACK

제품 이미지

기술적 사양

  • 국제규격에 따른 설계(IEC/EIA)로 호환성 구비
  • 고강도 알루미늄 마운팅 프레임 채택 (A6063S-T5)
  • APT의 각동이나 빌딩등에 설치되는 초고속 인터넷용 제품
  • 벽취부용이므로 제품후면에 앵커시공홀이 있음
  • 제품상단에는 케이블 덕트에 맞는 케이블 인입홀 2개 설치
  • 제품하단에는 예비용 케이블 인입홀 2개 설치

기본 사양

  • 19”마운팅 프레임 전면 2개 설치 (전면도어 내부에서 85mm: 이동가능)
  • 전면도어: 탈부착이 가능하며 스틸 1.2T 적용 (잠금장치부착) 자물쇠 고리 부착가능 (선택사양)
  • 측면판은 분리가 가능하며 스틸 1.2T 적용 (잠금장치부착)
  • 220V-6구 단자타입 콘센트 부착
  • 접지를 위한 동바 장착
  • 케이블링을 위한 속판 또는 케이블 덕트설치
  • 좌측면 판넬에는 1FAN 부착
  • 엔트리 판넬2개 기본장착
  • 설치 및 A/S를 위한 형광등 부착 (선택사양)
  • 서류함 설치 (선택사양)

CN 30 Series - OPEN RACK

제품 이미지

기술적 사양

  • 국제규격에 따른 설계(IEC/EIA)로 호환성 구비
  • 전체구조 프레임은 고강도 알루미늄 프레임사용 (A6063S-T5)
  • 19”, 23” 선택사용
  • MDF와 IDF용도의 랙타입
  • 협소한 공간에 설치용이
  • 공조시설이 갖추어진 IDC에 사용적합
  • 다양한 액세서리

INSTALLATION (시공관련)

제품 이미지

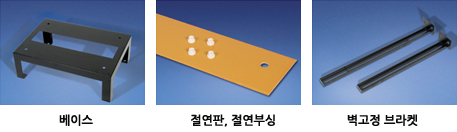

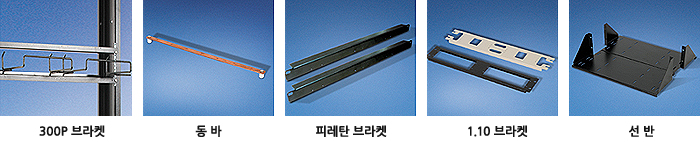

ACCESSORIES

제품 이미지
제품 규격
HEIGHT(H) RU DEPTH(D) WIDTH(W)
2200 45U 427 520/19"
620/23"
2000 41U
1800 36U
